לוח הקיר האקוסטי של Flow Ribbon MDF-על-PET מתרגם ערוצים אנכיים מקבילים שמתכופפים לעיקולי S חוזרים ומתחברים לריצות ישרות לתוך מערכת קיר אקוסטית דקורטיבית מעשית. התוצאה הוויזואלית העיקרית שלו היא תבנית סרט זורמת מתמשכת שמוסיפה תנועה תוך שמירה על סדר אדריכלי אנכי חזק. במקום להסתמך על משטח מודפס ליצירת התבנית, החזית נוצרת ממרכיבי MDF אמיתיים המעובדים על ידי ציוד CNC, בעוד שמצע סיבי הפוליאסטר נשאר גלוי ברווחים השליליים. מערכת יחסים דו-שכבתית זו מעניקה לקיר עומק, צל וניגודיות חומר תוך שמירה על הפונקציה האקוסטית של גיבוי ה-PET. במקום להשתמש בגרפיקה מודפסת, מוצר זה יוצר את זהותו באמצעות גיאומטריית חיתוך אמיתית. שכבת ה-MDF מגדירה את החזית, בעוד שמצע ה-PET הופך לרקע המנוגד ולמשטח האקוסטי.
• זהות דפוס: הגיאומטריה של ה-Flow Ribbon Slot ניתנת להבחנה מיידית מלוחות אקוסטיים סטנדרטיים עם דקים ישרים וניתן להשתמש בהם כחתימה ויזואלית ספציפית לפרויקט.
• יכולת חזרה של CNC: ניתן לכוונן את רדיוס העקומה, מספר הפסים הזורמים, אורך החתך הישר ושלב התבנית בין לוחות סמוכים בנתיב ה-CAD ולאחר מכן לשחזר באופן עקבי לייצור אצווה.
• מראה שכבות: הפנים הדקורטיביות של MDF יוצרות את החזית, בעוד שסיבי פוליאסטר חשופים הופכים לרקע מכוון ולא למצע נסתר.
• גמישות ממדים: הגודל המוגמר נקבע על ידי התבנית והעיצוב של הקיר במקום פורמט מלאי אחד קבוע, מה שהופך את הסדרה למתאימה למודולים מרובעים, גבוהים, מלבניים ולא סדירים.
• זרימת עבודה של פרויקט B2B: ניתן לאשר שרטוטים, אישור דוגמאות, כיוון דפוס ומספור מודול לפני ייצור בכמות גדולה כדי להפחית את אי בהירות ההתקנה.
מכונת חריטה/ניתוב מקצועית ממירה את הנתיב המאושר על ידי המעצב לרכיבי MDF הניתנים לחזרה. לאחר העיבוד, החלקים מסודרים על בסיס ה-PET בהתאם לפריסה. זה הופך את הסדרה למתאימה לפרויקטים בהובלת עיצוב, כאשר הדפוס עצמו הוא פריט מפרט מרכזי.
עבור לוח הקיר האקוסטי של Flow Ribbon Slot MDF-on-PET, סקירת הייצור צריכה להתמקד במיוחד ברדיוס העיקול, מספר הפסים הזורמים, אורך החתך הישר ושלב הדפוס בין לוחות סמוכים. אלו הם המשתנים שסביר להניח שישנו את האופי החזותי של מודל זה. כאשר מתרחשים גשרים צרים, פינות קטנות או רכיבים מחודדים, יש לבדוק את השרטוט לגבי עיבוד וטיפול CNC מעשיים לפני שחרור כמות ייצור.
|
שם המוצר |
Flow Ribbon חריץ MDF-on-PET לוח קיר אקוסטי |
|
מילת מפתח ליבה |
חריץ סרט זרימה |
|
בְּנִיָה |
מצע אקוסטי סיבי פוליאסטר + שכבה דקורטיבית בעיבוד CNC |
|
עובי מצע PET |
5 מ"מ / 9 מ"מ סטנדרטי |
|
עובי MDF |
9 מ"מ סטנדרטי; עוביים אחרים הניתנים להתאמה אישית |
|

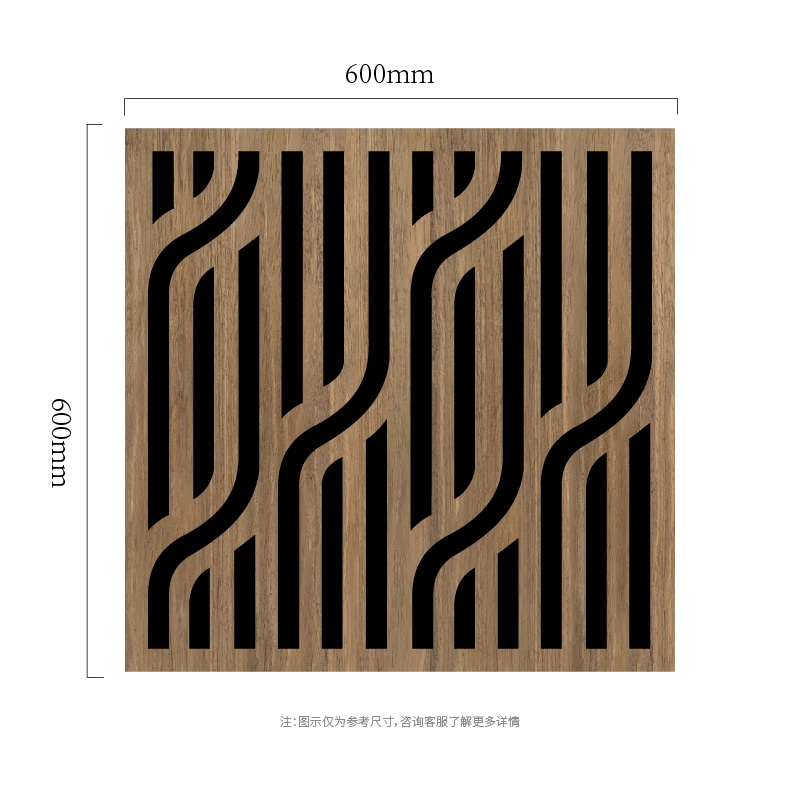

פורמט עזר |
מודול ייחוס 600 × 600 מ"מ |
|
גודל מוגמר |
מותאם אישית על פי רישומי דפוס מאושרים ומידות הפרויקט |
|
תהליך דפוס |
חריטה / ניתוב / חיתוך CNC מקצועי על בסיס נתיב מאושר על ידי מעצב |
|
אפשרויות גיאומטריה |
התאמות הפרויקט עשויות לכלול רדיוס עקומה, מספר פסים זורמים, אורך חתך ישר ושלב הדפוס בין לוחות סמוכים |
|
MOQ |
400 חתיכות לכל עיצוב/דגם |
|
תיעוד פרויקט |
קובץ CAD/וקטור או ציור חנות מאושר מומלץ לפני ייצור המוני |
|
נתוני ביצועים |
השתמש בתעודות אקוסטיות/אש/סביבתיות מאומתות כאשר מפרט הפרויקט דורש ערכים מספריים |
לוח הקיר האקוסטי של Flow Ribbon MDF-on-PET מתאים לקירות עם מסעדות, טרקליני מלון, תפאורות בר, חנויות יוקרה וחללים חברתיים. לתיאום קבלן, יש לזהות מידות קירות, שקעים, מסכים, פינות וקווי סיום לפני השלמת שרטוט החנות. לאחר מכן ניתן להתאים את התבנית כך שקווי חיתוך חשובים לא ינחתו על שברי MDF צרים מאוד בהיקף.
נקודת התכנון החשובה ביותר עבור מודל זה היא קצב חריץ סרט הזרימה. המעצבים צריכים להחליט אם הדפוס יחזור על עצמו באופן זהה, ישקף סביב קו מרכז, יסתובב בין מודולים או יסתיים כתכונה לא סדירה. החלטה זו צריכה לבוא לידי ביטוי בשרטוט החנות כך שהקיר הסופי נראה מכוון ולא מורכב מלוחות לא קשורים.
הפעל את לוחות ה-Flow Ribbon Slot מאחורי משתה ארוך כך שעקומות ה-S יעלו אנכית וחוזרים על פני אזור הישיבה. המעבר הישר לעיקול מוסיף תנועה ללא צורך בציור קיר, והחלל השלילי הכהה של PET מעניק לפנים ה-MDF המנותבים קריאה תלת מימדית חזקה יותר מתחת לתאורת צד.
תרחיש זה הוא המלצת תכנון ולא טענה של פרויקט SHIPO שהושלם. לפרסום באתר, ניתן להחליפו מאוחר יותר במקרה של לקוח מאומת, תמונת התקנה, מידע על מדינה/שוק ונתוני פרויקט מדידים כאשר חומרים אלה זמינים.
ניתן לפתח את לוח הקיר האקוסטי של Flow Ribbon MDF-על-PET מתבנית התייחסות סטנדרטית או להתאים אותו לדרישות הפרויקט. משתני ההתאמה האישית העיקריים עבור עיצוב זה הם רדיוס עקומה, מספר הפסים הזורמים, אורך חתך ישר ושלב הדפוס בין לוחות סמוכים. עובי מצע סיבי פוליאסטר סטנדרטי הם 5 מ"מ ו-9 מ"מ, בעוד שכבת ה-MDF הדקורטיבית היא בדרך כלל 9 מ"מ וניתן לייצר אותה בעוביים אחרים בעת הצורך. מידות הפאנל המוגמרות אינן מוגבלות לשרטוט ההתייחסות: SHIPO יכולה לסקור את מידות הקיר, חלוקות המודולים הנדרשות והפסקות הדפוס לפני אישור קובץ הייצור. כספק, מפעל ויצרן של פאנלים אקוסטיים בסין, SHIPO ממוקמת להזמנות B2B בכמויות גדולות, עם כמות הזמנה מינימלית של 400 חתיכות לכל עיצוב.
• שלח את גובה הקיר, היעד לגודל המוגמר והפניה למוצר המועדף.
• אשר את סולם דפוס חריץ סרט הזרימה ואת המשתנים הספציפיים לפרויקט: רדיוס עקומה, מספר הפסים הזורמים, אורך חתך ישר ושלב הדפוס בין לוחות סמוכים.
• אשר את עובי מצע PET (5 או 9 מ"מ), עובי MDF (9 מ"מ סטנדרטי או מותאם אישית) ואת משטח ה-MDF המאושר.
• אשר את שרטוט ה-CAD/חנות, ובמידת הצורך, דוגמה פיזית אחת לפני ייצור אצווה.
• עבור עיצובים כיוונים או מרובי מודולים, השתמש במספרי לוח וסימני כיוון כדי לתמוך בהתקנה באתר.
כֵּן. ניתן לתאם את קבצי ה-CNC כרצף רב פאנלים כך שהערוצים המעוקלים ממשיכים על פני התפרים. מומלץ לשרטט התקנה ממוספר.
כֵּן. הגדלת הרדיוס והפחתת התנועה הצידית יוצרת זרימה רגועה יותר; עקומות הדוקות יותר יוצרות אפקט גרפי יותר. דגימה מומלצת לפרויקטים גדולים.
כֵּן. מודול בודד של 600 מ"מ יכול לעבוד כמבטא אנכי, או שניתן לשנות את גודל העיצוב לפורמט מותאם אישית צר יותר כאשר מידות הקיר דורשות זאת.
צור קשר עם SHIPO לדוגמאות, סקירת שרטוטים, התאמה אישית של גודל או הצעת מחיר בכמות גדולה עבור לוח הקיר האקוסטי של Flow Ribbon MDF-on-PET. כדי לקבל הצעה מדויקת, שלח את מידות קיר היעד, הכמות הנדרשת, עובי מצע PET, עובי MDF, גימור מועדף, וכל קובץ דפוס CAD/וקטור זמין. לאחר מכן, SHIPO תוכל להעריך את גיאומטריית ה-Flow Ribbon Slot, לאשר פרטים הניתנים לייצור ולהכין את פתרון הייצור להזמנות מ-400 חתיכות לכל עיצוב.
