עמודת קוביית תלת מימד מודולרית MDF-על-PET פאנל קיר אקוסטי

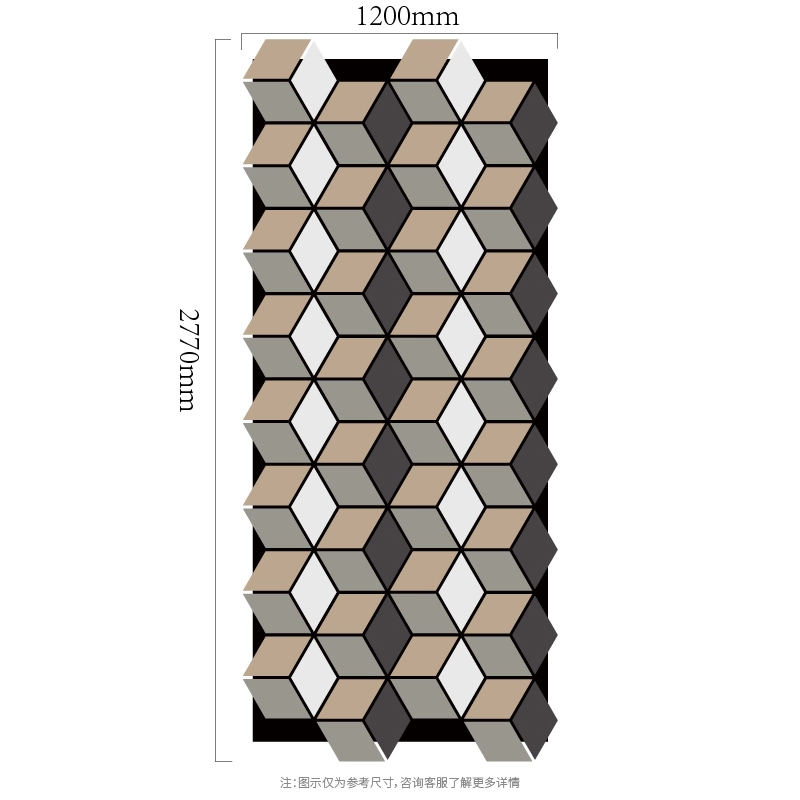

לוח הקיר האקוסטי של MDF-על-PET מודולרי 3D Cube Column מתרגם פני קוביות איזומטריות חוזרות ונשנות המורכבות לעמוד גבוה בעל קצוות פתוחים של מודולים גיאומטריים למערכת קיר אקוסטית דקורטיבית מעשית. התוצאה הוויזואלית העיקרית שלו היא אשליה תלת מימדית בולטת שנוצרה עם חלקי MDF שטוחים בחיתוך CNC על פני PET מנוגדים. במקום להסתמך על משטח מודפס ליצירת התבנית, החזית נוצרת ממרכיבי MDF אמיתיים המעובדים על ידי ציוד CNC, בעוד שמצע סיבי הפוליאסטר נשאר גלוי ברווחים השליליים. מערכת יחסים דו-שכבתית זו מעניקה לקיר עומק, צל וניגודיות חומר תוך שמירה על הפונקציה האקוסטית של גיבוי ה-PET. מודל זה מובן בצורה הטובה ביותר כמערכת דקורטיבית המוגדרת ב-CNC ולא כאריח מלאי קבוע. הערך שלו נובע מהקשר בין גיאומטריית ה-MDF החתוכה, רקע סיבי הפוליאסטר הנראה לעין והאופן שבו מודולים מתואמים על פני קיר הפרויקט.

יתרונות עיצוב ליבה

• זהות דפוס: הגיאומטריה של עמודת הקובייה התלת-ממדית ניתנת להבחנה מיידית מלוחות אקוסטיים סטנדרטיים בעלי רצועה ישרה וניתן להשתמש בה כחתימה ויזואלית ספציפית לפרויקט.

• יכולת חזרה של CNC: קנה המידה של קוביות, הקצאת צבע הפנים, רוחב העמודה וגובה ההרכב הכולל ניתנים להתאמה בנתיב ה-CAD ולאחר מכן לשכפל באופן עקבי לייצור אצווה.

• מראה שכבות: הפנים הדקורטיביות של MDF יוצרות את החזית, בעוד שסיבי פוליאסטר חשופים הופכים לרקע מכוון ולא למצע נסתר.

• גמישות ממדים: הגודל המוגמר נקבע על ידי התבנית והעיצוב של הקיר במקום פורמט מלאי אחד קבוע, מה שהופך את הסדרה למתאימה למודולים מרובעים, גבוהים, מלבניים ולא סדירים.

• זרימת עבודה של פרויקט B2B: ניתן לאשר שרטוטים, אישור דוגמאות, כיוון דפוס ומספור מודול לפני ייצור בכמות גדולה כדי להפחית את אי בהירות ההתקנה.

בנייה וייצור CNC

הייצור מתחיל עם אישור הגיאומטריה הווקטורית/CAD, ולאחר מכן עיבוד CNC של השכבה הדקורטיבית MDF. התהליך מאפשר לחזור על רכיבים מעוקלים, זוויתיים ולא סדירים מבלי להסתמך על חיתוך ידני. הקומפוזיציה המוגמרת מורכבת עם המצע האקוסטי PET כך שהרקע החשוף הופך לחלק מהעיצוב.

עבור לוח הקיר האקוסטי של MDF-על-PET מודולרי 3D Cube Column, סקירת הייצור צריכה להתמקד במיוחד בקנה המידה של הקוביות, הקצאת צבע הפנים, רוחב העמודה וגובה ההרכב הכולל. אלו הם המשתנים שסביר להניח שישנו את האופי החזותי של מודל זה. כאשר מתרחשים גשרים צרים, פינות קטנות או רכיבים מחודדים, יש לבדוק את השרטוט לגבי עיבוד וטיפול CNC מעשיים לפני שחרור כמות ייצור.

מפרט טכני ואפשרויות הזמנה

שימוש בעיצוב ויישומים מומלצים

לוח הקיר האקוסטי 3D Cube Column MDF-on-PET מודולרי מתאים לאולמות תצוגה של מותגים, כניסות לתערוכות, משרדי טכנולוגיה, חללי אירועים והדגשות לובי בגובה כפול. העיצוב יכול לשמש כחזרת קיר מלא, תוספת אקוסטית ממוסגרת או פאנל תכונה מקומי. כאשר הדפוס הוא כיווני, ציור ההתקנה צריך לסמן את הכיוון של כל מודול. זה מונע היפוכים מקריים ושומר על קווים חזותיים רציפים על פני התפרים.

נקודת התכנון החשובה ביותר עבור מודל זה היא קצב עמודת הקובייה התלת-ממדית. המעצבים צריכים להחליט אם הדפוס יחזור על עצמו באופן זהה, ישקף סביב קו מרכז, יסתובב בין מודולים או יסתיים כתכונה לא סדירה. החלטה זו צריכה לבוא לידי ביטוי בשרטוט החנות כך שהקיר הסופי נראה מכוון ולא מורכב מלוחות לא קשורים.

תרחיש יישום טיפוסי

תכונת כניסה לאולם תצוגה טכנולוגי

מקם את עמודת הקובייה התלת-ממדית ליד פורטל כניסה או מסך דיגיטלי כך שהפנים האיזומטריים נראים כמוקרנים מהקיר. גווני MDF מרובים יכולים לחזק את אשליית הקובייה על ידי הקצאת ערכי אור, בינוני וכהה לפנים שונות. הפורמט הגבוה עובד טוב במיוחד במקום שבו מפרץ אדריכלי צר זקוק ליותר נוכחות ויזואלית.

תרחיש זה הוא המלצת תכנון ולא טענה של פרויקט SHIPO שהושלם. לפרסום באתר, ניתן להחליפו מאוחר יותר במקרה של לקוח מאומת, תמונת התקנה, מידע על מדינה/שוק ונתוני פרויקט מדידים כאשר חומרים אלה זמינים.

התאמה אישית ותמיכה בפרויקטים

ניתן לפתח את לוח הקיר האקוסטי של MDF-על-PET מודולרי 3D Cube Column מדגם התייחסות סטנדרטי או להתאים אותו לדרישות הפרויקט. משתני ההתאמה האישית העיקריים עבור עיצוב זה הם סולם קוביות, הקצאת צבע פנים, רוחב עמודה וגובה קומפוזיציה כללי. עובי מצע סיבי פוליאסטר סטנדרטי הם 5 מ"מ ו-9 מ"מ, בעוד שכבת ה-MDF הדקורטיבית היא בדרך כלל 9 מ"מ וניתן לייצר אותה בעוביים אחרים בעת הצורך. מידות הפאנל המוגמרות אינן מוגבלות לשרטוט ההתייחסות: SHIPO יכולה לסקור את מידות הקיר, חלוקות המודולים הנדרשות והפסקות הדפוס לפני אישור קובץ הייצור. כספק, מפעל ויצרן של פאנלים אקוסטיים בסין, SHIPO ממוקמת להזמנות B2B בכמויות גדולות, עם כמות הזמנה מינימלית של 400 חתיכות לכל עיצוב.

זרימת עבודה מומלצת לפני ייצור

• שלח את גובה הקיר, היעד לגודל המוגמר והפניה למוצר המועדף.

• אשר את קנה המידה של דפוס עמודת הקובייה התלת-ממדית ואת המשתנים הספציפיים לפרויקט: סולם קוביות, הקצאת צבע פנים, רוחב עמודה וגובה קומפוזיציה כללי.

• אשר את עובי מצע PET (5 או 9 מ"מ), עובי MDF (9 מ"מ סטנדרטי או מותאם אישית) ואת משטח ה-MDF המאושר.

• אשר את שרטוט ה-CAD/חנות, ובמידת הצורך, דוגמה פיזית אחת לפני ייצור אצווה.

• עבור עיצובים כיוונים או מרובי מודולים, השתמש במספרי לוח וסימני כיוון כדי לתמוך בהתקנה באתר.

שאלות נפוצות

ש. האם אפקט התלת מימד מוגבר פיזית במספר רמות?

אפקט הקובייה החזותית מגיע בעיקר מהגיאומטריה ומפנים ה-MDF המנוגדים המותקנים על מצע ה-PET. כל הצטברות בפועל תלויה בבנייה המאושרת ובעובי ה-MDF.

ש. האם פני הקובייה יכולים להשתמש בשלושה גימורים שונים?

כֵּן. מפרט תלת גוונים יכול לשפר את האשליה האיזומטרית. יש לאשר את מיפוי הגימור באמצעות דוגמה או ציור שכותרתו.

ש. האם ניתן לפצל את ההרכב הגבוה לקטעים ידידותיים לתחבורה?

כֵּן. עיצובים גדולים ניתן לחלק מודולים מתואמים. יש למקם את מיקומי התפרים לאורך חיבורים גיאומטריים כך שהם פחות בולטים לאחר ההתקנה.

חקירה ושיתוף פעולה

צור קשר עם SHIPO לדוגמאות, סקירת שרטוטים, התאמה אישית של גודל או הצעת מחיר בכמות גדולה עבור לוח הקיר האקוסטי 3D Cube Column Modular MDF-on-PET. כדי לקבל הצעה מדויקת, שלח את מידות קיר היעד, הכמות הנדרשת, עובי מצע PET, עובי MDF, גימור מועדף, וכל קובץ דפוס CAD/וקטור זמין. לאחר מכן, SHIPO תוכל להעריך את הגיאומטריה של עמודת הקובייה התלת-ממדית, לאשר פרטים הניתנים לייצור ולהכין את פתרון הייצור להזמנות מ-400 חתיכות לכל עיצוב.
